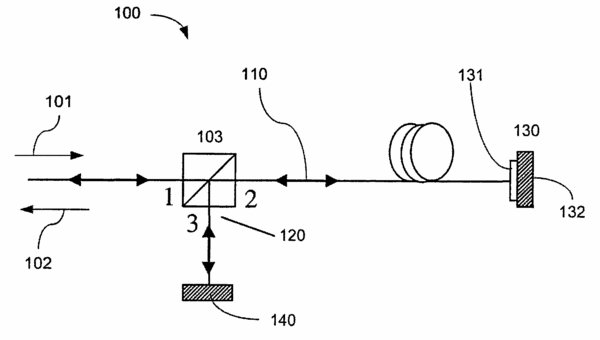

摘要：本发明涉及紧凑型光延迟装置，属于光学设备技术领域，包括一个光偏振分束器(PBS)具有三窗口，其中，第一光偏振态的光从PBS的第一窗口和第二窗口之间传输穿过，垂直于第一偏振态的光的第二光偏振态的光进入第二窗口和第三窗口中的一个，被反射到另外一个；具有第一端点的第一光路与PBS的第二窗口进行光学连接；一个法拉第反射镜连接到第一光路的第二端点，在沿着第一光路上的每一个位置上，反射回的光的偏振态和从PBS向着法拉第反射镜发射的光的偏振态偏振方向正交；一个具有第一端点的第二光路被连接在PBS的第三窗口；和一个反射器被连接到第二光路的第二端点。本发明利用了光的偏振特性使得光在光路中传输四次，从而使得光路延迟量总共达到四倍。
- 专利类型发明专利
- 申请人北京高光科技有限公司;通用光讯光电技术(北京)有限公司;
- 发明人姚晓天;
- 地址100089北京市海淀区长春桥路11号亿城大厦C1座303
- 申请号CN200710146317.6
- 申请时间2007年09月05日
- 申请公布号CN101226281A
- 申请公布时间2008年07月23日
- 分类号G02F1/01(2006.01);G02B6/28(2006.01);
