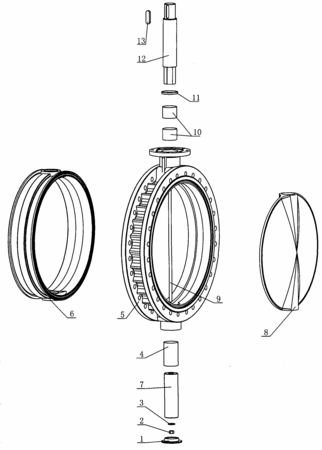

摘要：本发明是一种空心蝶板蝶阀。它在相同压力、口径、材料的情况下，空心蝶板在保证蝶板有足够强度的同时，重量最轻。它包括阀体、蝶板、阀座、上阀杆、下阀杆、上轴承、下轴承、键、上下阀杆之间的连接螺栓及螺母、垫片、底盖、防尘圈，蝶板采用空心蝶板，将空心蝶板设计成透镜形状。将上轴承与下轴承安装到阀体的轴孔内，中间有开口。阀座覆盖整个阀体的内腔；上阀杆分成三个部分：光杆带键槽部分、光杆部分、棱形轴部分。上阀杆与下阀杆之间通过一根双头螺栓相连。双头螺栓的一端穿过下阀杆的孔后，用螺母拧紧。其流线型的外表面提高了阀门的流通能力，且不存留介质，更适于有腐蚀性介质的场合。还减小了开启扭矩，耐磨损。
- 专利类型发明专利
- 申请人沈阳恒屹实业有限公司;
- 发明人吴力坤;韦开保;
- 地址110004辽宁省沈阳市和平区青年大街386号
- 申请号CN200810010090.7
- 申请时间2008年01月14日
- 申请公布号CN101216118A
- 申请公布时间2008年07月09日
- 分类号F16K1/226(2006.01);
