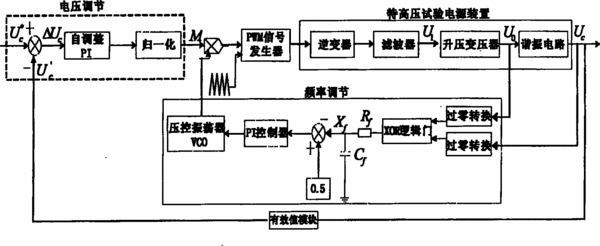

摘要：本发明公开了一种调频谐振式特高压试验电源的电压与频率控制方法，首先通过分压电容器检测谐振电容电压Uc和谐振电路输入电压U0，并得出相位差Φ，经比例积分锁相控制器调节，输出信号经压控振荡器得到频率为谐振频率w0的正弦信号；当频率稳定在谐振点时，开始进行电压调节，谐振电容电压Uc有效值U′c与电压设定值Uc*的差值经PI控制器调节后，其输出通过归一化模块处理后得到调制度M，调制度M与压控振荡器输出的频率w0的正弦信号相乘，并经PWM电路得出逆变器开关的控制信号，使其达到设定电压值。本发明所述控制方法具有良好的稳定性、动静态性能以及控制精度，适合调频谐振式特高压试验电源自身电路的特点，具有很强的适应性。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人罗安;徐先勇;帅智康;方璐;刘定国;孙贤大;李锋;
- 地址410082 湖南省长沙市岳麓山
- 申请号CN200710192667.6
- 申请时间2007年12月19日
- 申请公布号CN101206242B
- 申请公布时间2010年06月09日
- 分类号G01R31/14(2006.01)I;G05F1/12(2006.01)I;H02M5/44(2006.01)I;
