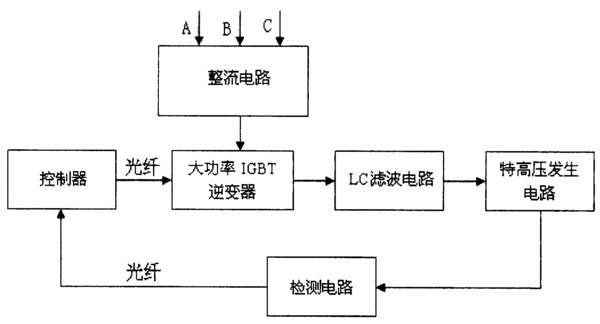

摘要：本发明公开了一种基于大功率IGBT的特高压调频谐振试验电源，包括整流电路、控制器、大功率IGBT逆变器、LC滤波电路、特高压发生电路、检测电路，所述整流电路的输入端接三相交流输入，其输出端向大功率IGBT逆变器供电，控制器产生大功率IGBT逆变器的PWM控制信号，大功率IGBT逆变器输出信号通过LC滤波器产生光滑的正弦信号，再送到特高压产生电路的输入端，由特高压产生电路产生高电压，检测电路检测特高压产生电路的输出，并将检测信号经光纤高速传输到控制器。本发明结构简单、重量轻、成本低、可靠性高，可分级输出超高电压。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人罗安;徐先勇;帅智康;李峰;罗卓伟;舒适;孙贤大;刘定国;
- 地址410082 湖南省长沙市岳麓区麓山南2号
- 申请号CN200710035480.5
- 申请时间2007年07月31日
- 申请公布号CN101127491B
- 申请公布时间2010年11月17日
- 分类号H02M5/44(2006.01)I;H02M5/458(2006.01)I;
