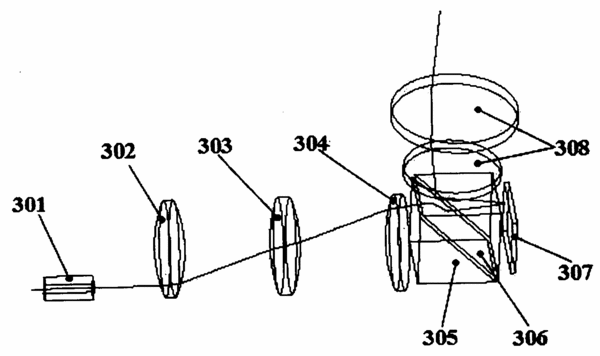

摘要:所属技术领域本发明属于反射式微镜光引擎投影显示领域,特别是DLP光学引擎投影显示领域。目前,DLP光学引擎的照明方式主要是倾斜照明。采用倾斜照明装配比较困难,照明光斑为梯形或菱形,光能损失较大。本发明采用光管相对于照明透镜在垂直光轴方向移动一个位移,从照明透镜出射的光透过照明棱镜斜入射到微显示器件上,照明光斑为方形光斑,提高了光能利用率。照明棱镜采用反TIR棱镜,两个棱镜之间的空隙对投影镜头成像没有影响,降低了工艺难度。
- 专利类型发明专利
- 申请人深圳雅图数字视频技术有限公司;
- 发明人樊思民;
- 地址518057广东省深圳市高新区科技中二路软件园北区7东301
- 申请号CN200610035841.1
- 申请时间2006年06月05日
- 申请公布号CN101086607A
- 申请公布时间2007年12月12日
- 分类号G03B21/14(2006.01);G02B27/18(2006.01);
