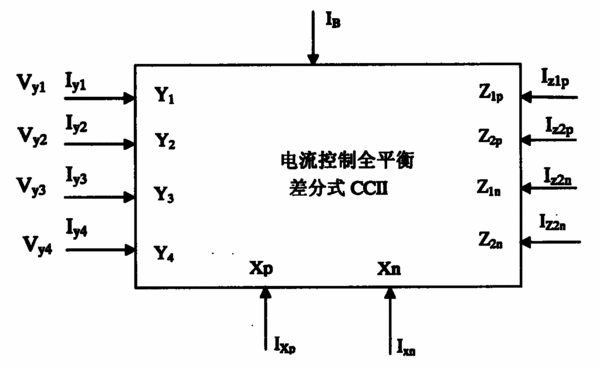

摘要：一种电流控制全平衡差分式电流传输器，具有电控性，且能较好地抑制共模信号，具有两对差分电压输入端Y1，Y2及Y3、Y4，均具有高输入阻抗，一对差分电压跟踪端Xp，Xn，一对同相电流输出端Z1p、Z2p，一对反相电流输出端Z1n，Z2n。该电路通过调整其偏置电流IB可控制Xp，Xn端电压与差分电压输入端的关系，表示如下：VXp＝VY3+(VY1-VY2)+IXp·RX，VXn＝VY4-(VY1-VY2)+IXn·RX，其中，表示Xp和Xn的控制电阻。该电路引入了共模抑制电路，可以尽可能的减小甚至消除共模信号的影响。由该电流传输器构成的电流模式滤波器的参数(品质因数及固有频率)具有电子调谐特性，可以极大地抑制共模信号，方便地控制电路参数，并具有低电压低功耗特性，在简化结构、降低功耗、扩展频域，噪声抑制等方面都有很好的作用。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人王春华;李仁发;何松华;张秋晶;何海珍;李涛;易波;何选森;
- 地址410082 湖南省长沙市岳麓区湖南大学
- 申请号CN200710034585.9
- 申请时间2007年03月20日
- 申请公布号CN101047383B
- 申请公布时间2011年05月04日
- 分类号H03K19/08(2006.01)I;
