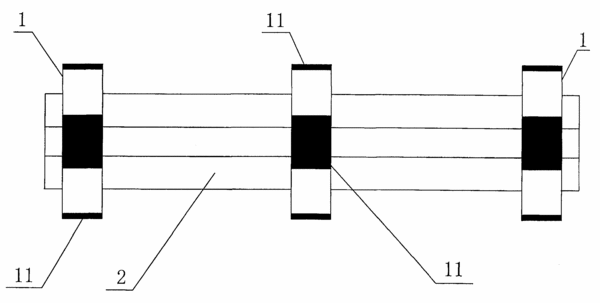

摘要:一种石英四极杆装置,该装置包括四根极杆和三个石英环;所述的四根极杆穿过三个石英环,并均匀的固接在三个石英环内壁上;所述三个石英环分别位于四根极杆的左端、中和右端;一种石英四极杆装置的专用装配塞尺,它包括由四根单尺;所述的四根单尺一个端面碰接,形成的断面成十字形;所述单尺的厚度与所装配的石英四极杆装置中的相邻两根极杆的距离相匹配,其长度与所装配的石英四极杆装置中的极杆的长度相匹配。本发明采用塞尺来装配,靠精密装配来达到四级杆的精确尺寸;将石英环内圆(或内方孔)的加工难度转到塞尺平面上,将四根极杆上直接焊接3个石英环,增加防震能力,制作简单,确保仪器性能,提高四级系统的可靠性。
- 专利类型发明专利
- 申请人北京东西分析仪器有限公司;
- 发明人李选培;
- 地址100044北京市西城区车公庄大街9号五栋大楼A2座6层
- 申请号CN200710121744.9
- 申请时间2007年09月13日
- 申请公布号CN100547718C
- 申请公布时间2009年10月07日
- 分类号H01J49/42(2006.01)I;
