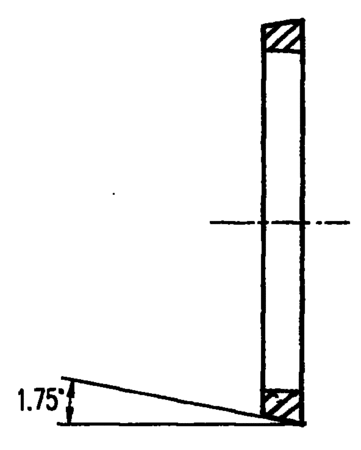

摘要：本发明公开了一种数控车削锥形活塞环锥面的加工方法，将若干个锥形活塞环[2]间隔固定在芯轴[4]上，将芯轴[4]支撑在车床的主轴上。将至少两把加工刀具[5]装夹在车床刀架上，加工刀具[5]的间距是分布在芯轴[4]上的锥形活塞环[2]的间距与锥形活塞环[4]厚度之和的整数倍，所述的车床是在传统的车床基础上再加上一个第三坐标的数控车床，第三坐标的运动方向与车床的主轴所成的角度为1.75°，所述的刀架装在第三坐标上。车床的驱动装置驱动X、Z轴作上刀动作，当刀尖与锥形活塞环的大端头接触时，驱动装置驱动第三坐标带动刀架沿与主轴呈1.75°方向进刀加工锥形活塞的锥面；驱动装置驱动X、Z轴作让刀动作，第三坐标回至原位，Z轴动作带动车床的大托扳向前运动至下一个活塞环位置，重复上述动作，直至加工完芯轴[4]上的所有锥形活塞环的锥面。
- 专利类型发明专利
- 申请人大连机床集团有限责任公司;
- 发明人张培强;刘其然;薛孺牛;盛立宽;黄付中;
- 地址116021辽宁省大连市鞍山路38号
- 申请号CN200510047634.3
- 申请时间2005年10月31日
- 申请公布号CN100540186C
- 申请公布时间2009年09月16日
- 分类号B23B1/00(2006.01)I;B23B5/00(2006.01)I;
