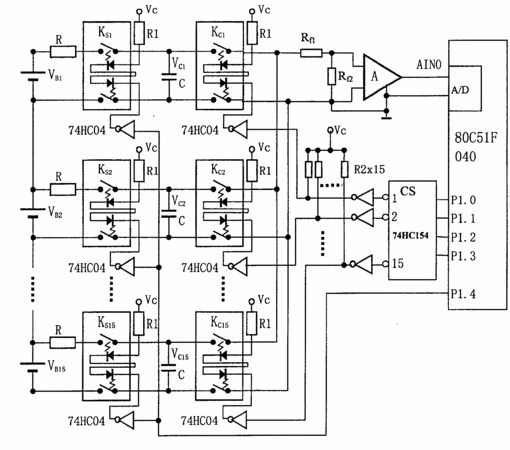

摘要:本发明涉及一种飞渡电容同步采样测量电路和测量偏差修正方法,包括同步采样继电器组,每一个同步采样继电器的两个输入端分别与一个电池模块的正负极连接,还设有与同步采样继电器组同样数量的AD转换继电器,每一个AD转换继电器的两个输入端与一个对应的同步采样继电器的两个输出端分别连接,且在该两个输入端之间并联一个采样保持电容;各AD转换继电器的两个输出端连接到一个高输入阻抗差分运算放大器的输入端,运算放大器输出信号经适当的调理后送AD转换器。本发明实现了具有电气隔离功能的多个模块电池电压的同步采样,电路简单,精度高,便于测量通道扩展。
- 专利类型发明专利
- 申请人北华大学;吉林市北华电子技术开发有限责任公司;
- 发明人姜丰;薛曼玲;车进辉;曲永印;
- 地址132013吉林省吉林市西环江路6号
- 申请号CN200510086943.1
- 申请时间2005年11月18日
- 申请公布号CN100516916C
- 申请公布时间2009年07月22日
- 分类号G01R31/36(2006.01)I;G01R19/00(2006.01)I;
