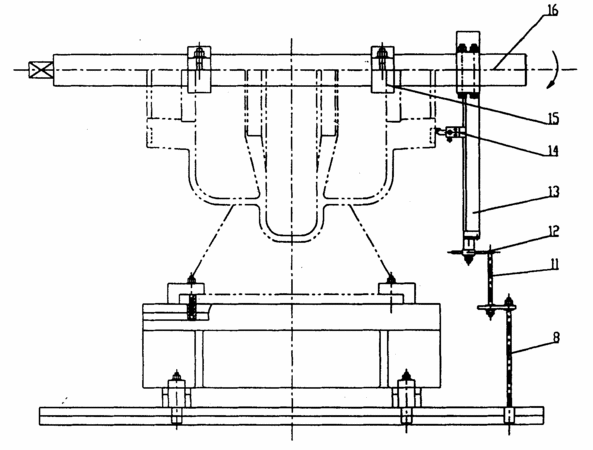

摘要：本发明涉及用镗孔专机加工中开泵端面、定位止口及孔系的工艺方法。镗削装置固定在泵体中开面的螺孔上，动力带动镗杆，并且带动走刀机构旋转，走刀机构的拨盘旋转，碰到拨杆将拨盘转动1/5圈，带动走刀机构上的丝杠转动1/5圈，丝杠带动刀架下面的螺母向前走动1/5的螺距，完成一次走刀；同样方法加工出定位止口；走刀机构中φ80H7哈夫孔与刀架的垂直度＜0.02。以加工好的泵体两端面和定位止口为基准，镗削出泵体泵盖上的孔系。用镗刀架5镗削出泵体泵盖上的孔系对泵体二端面和定位止口的跳动＜0.05。本发明解决了中开泵制造过程中的瓶颈，产品总装后转子部件转动灵活，无卡滞现象，整机运转平稳，大大提高了产品质量。
- 专利类型发明专利
- 申请人上海连成（集团）有限公司;
- 发明人谢张国;卢永滨;周绪安;
- 地址201812上海市嘉定区封浜曹安路3616－3618号
- 申请号CN03150531.7
- 申请时间2003年08月22日
- 申请公布号CN100354062C
- 申请公布时间2007年12月12日
- 分类号B23B41/00(2006.01);B23B35/00(2006.01);
