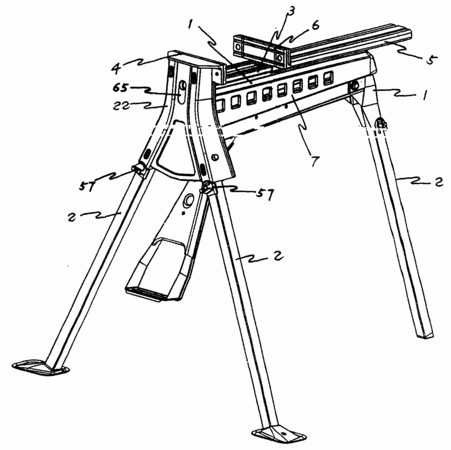

摘要：一种快速装夹的木工夹具，属于木工机械。它包括基架、三支腿、导轨、定钳口、动钳口。基架上安装着快速装夹机构。快速装夹机构包括以枢轴一安装在基架上的杠杆、安装在杠杆下端的脚踏板、以枢轴二安装在杠杆上端的推进臂、扭簧、固定在基架上的固定板、一端插装在固定板的横向孔中另一端以孔安装在枢轴二上且带有挡板的弹簧座、套装在挡板和固定板间的压缩弹簧。动钳口包括带有一排均布方孔的轨板及钳口。基架包括上板和前后两侧架，上板上带有长孔。基架和杠杆之间安装着动钳口锁紧机构。支腿和脚踏板均为折叠式。它可快速夹紧并锁紧，而且可折叠，结构简单，展开使用或折叠后收藏快捷、方便。可广泛应用于家庭及小企业、小作坊等处。
- 专利类型发明专利
- 申请人青岛地恩地机电科技股份有限公司;
- 发明人张永升;郭建津;
- 地址266101山东省青岛市崂山区株洲路151号
- 申请号CN200510044422.X
- 申请时间2005年08月22日
- 申请公布号CN100339185C
- 申请公布时间2007年09月26日
- 分类号B25B1/02(2006.01);B25B1/16(2006.01);B25B1/24(2006.01);
