多功能显微镜助力一篇AFM！3D纳米几何结构新突破

论文题目：Spectral Tuning of Plasmonic Activity in 3D Nanostructures via High-Precision Nano-Printing

发表期刊：Advanced Functional Materials IF: 19.924

DOI: 10.1002/adfm.202310110

　　【引言】

　　等离子体纳米颗粒由于具有特殊的光学特性被广泛应用于光电器件、化学和生物传感器等领域。若想调节纳米结构的等离子效应，则需要准确地制备出具有特定几何形状的3D纳米结构。目前，等离子纳米结构主要采用纳米颗粒或纳米颗粒阵列，通过纳米狭缝自组装法等手段，制备相应的等离子体纳米结构。可是，在制备等离子体纳米结构的过程中，由于受到了光刻等技术手段的限制，所制备的纳米结构多为2D平面结构。对于制备具有准确几何形状的3D等离子体纳米结构的相关研究尚属空白。

　　【成果简介】

　　近日，格拉茨技术大学相关团队提出了基于聚焦电子束诱导沉积（Focused Electron Beam Induced Deposition，FEBID）方法制备具有准确纳米尺度3D几何结构的等离子体纳米结构。同时，作者通过FusionScope多功能显微镜和透射电镜（TEM）对相应的3D纳米结构进行了原位几何尺寸的表征。然后，使用扫描透射电子显微镜的电子能量损失谱仪（STEM-EELS）对所制备的3D纳米结构的等离子性能进行表征。所测量的结果与相关模拟计算结果相比，两者结果相互吻合，证明了通过FEBID的方法制备3D等离子体纳米结构的可行性。相关工作以《Spectral Tuning of Plasmonic Activity in 3D Nanostructures via High-Precision Nano-Printing》为题在SCI期刊《Advanced Functional Materials 》上发表。

　　本文使用的FusionScope多功能显微镜创新性地将SEM和AFM技术深度融合，利用SEM进行实时、快速、精准导航AFM针尖，实现同一时间、同一样品区域和相同条件下的SEM&AFM原位精准定位与测量；测量时也可以实时观察AFM悬臂的尖端，在不需要转移样品的情况下，原位进行80° AFM与样品台同时旋转，对几乎所有样品（包括复杂样品）均可以实现无视野盲区观测；其丰富的功能选件如力曲线、导电原子力显微镜（C-AFM）和磁力显微镜（MFM）以及EDS能谱仪，可有效实现多维度同区域的高级测量。本文将简要阐述FusionScope多功能显微镜对不同平面结构的等离子体样品观测结果。

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

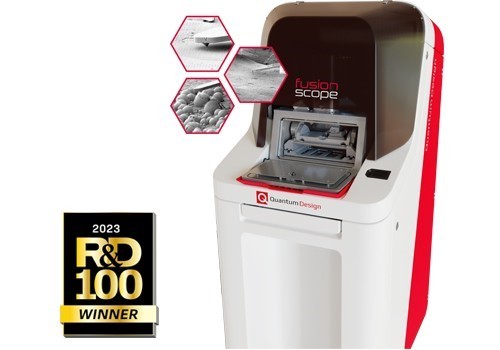

图1. FusionScope多功能显微镜

　　【图文导读】

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

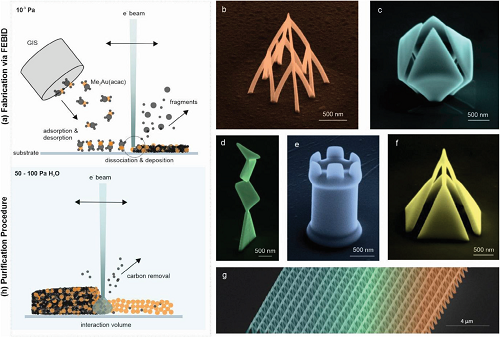

图2. 制备、清除和3D加工能力展示。（a）气体注入系统（GIS）将金属气体前驱物分子（Me₂(acac)Au(III)）注入到基底附近，利用聚焦电子束形成在基底上形成沉积。（b-g）展示了FEBID制备复杂构型的3D纳米结构的能力。（h）运用聚焦电子束去除碳的过程。

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

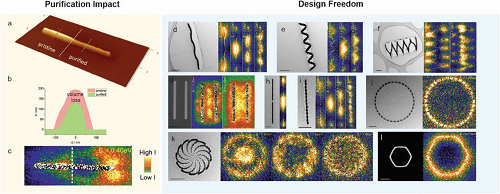

图3. 不同平面结构的等离子体测量结果。（a）利用FusionScope多功能显微镜的原位AFM功能测量的在制备后和清除后的微纳结构变化区别。（b）通过原位AFM测量的在去除前后所制备纳米结构的体积变化。（c）部分去除样品的STEM-EELS能谱。（d-l）不同设计下的等离子体测量结果。

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

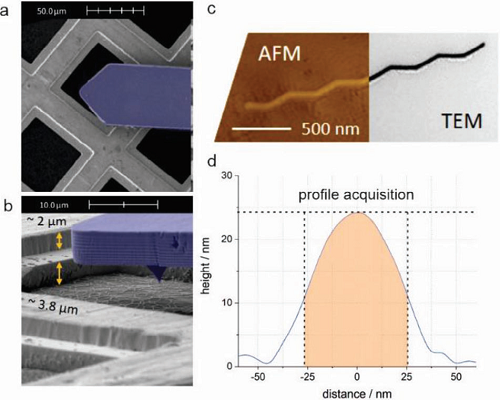

图4. 利用FusionScope多功能显微镜获取用于模拟的数据。（a-b）利用FusionScope多功能显微镜中的SEM对AFM进行引导，在放置在TEM网格上的Au纳米线进行测量。（c）对FusionScope所获得的数据和TEM所获得的数据进行相互验证。（d）FusionScope测量Au纳米线的高度为24 nm，半峰宽为51 nm。

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

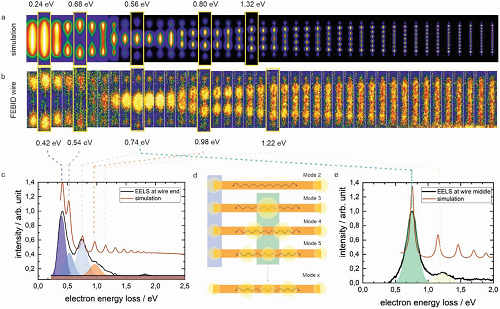

图5. Au纳米线的等离子性能的实验和模拟结果。(a) Au纳米线在不同能量损失下的EELS模拟结果。（b）Au纳米在不同能量损失下的EELS实验结果。（c）在纳米线的边缘部分（d）中蓝色区域的EELS实验和模拟对比结果。（e）为Au纳米线的中间部分（d）中绿色区域的EELS的模拟和实验结果。

多功能显微镜助力一篇AFM！3D纳米几何结构新突破

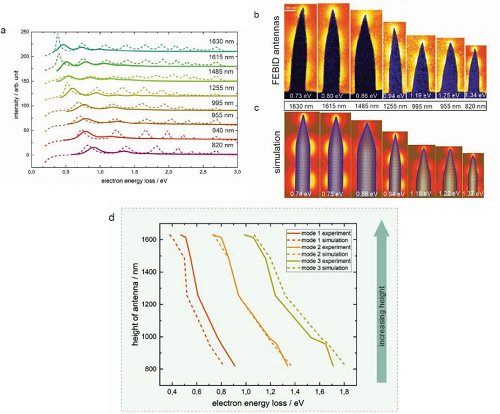

图6. 可进行光谱调谐的等离子体3D纳米结构的实验和模拟结果。（a）在3D纳米结构尖端部分的EELS结果，实线为实验结果，虚线为模拟结果。（b-c）不同形貌的3D纳米结构的实验和模拟结果。（d）不同形貌的纳米结构的三个显著共振峰位置的实验和模拟结果。

　　【结论】

　　论文中，格拉茨技术大学相关团队通过FEBID的方法制备了具有纳米级精度的3D等离子体纳米结构。在制备相关纳米结构过程中，通过FusionScope系统对所制备的纳米结构进行了原位的几何结构表征，为模拟过程提供了数据支持。Quantum Design公司研发的FusionScope多功能显微镜，通过特有的共坐标系统，解决了原位联合显微分析中不同表征方式无法共享微区的问题，又通过优化AFM和SEM工作流给用户提供了一个清晰简单的操作流程，为原位微区信息的获取提供了极大的便利。此外，FusionScope还可以通过更换不同AFM探针，实现对样品三维形貌，力学性能，电学性能和磁学性能的综合物性表征。

　　样机体验：

　　为了更好的为国内科研工作者提供专业技术支持和服务，Quantum Design中国北京样机实验室开放Fusionscope多功能显微镜样机体验活动，我们将为您提供样品测试、样机参观等机会，欢迎各位老师垂询！
