文章名称：Experimental study platform for electrocatalysis of atomic-level controlled high-entropy alloy surfaces
期刊和影响因子：Nature Communications IF=17.7
DOI：https://doi.org/10.1038/s41467-023-40246-5
研究背景：
高熵合金由于出色的热动力学和化学性能，使其在电催化领域受到了学术界的广泛关注。制备原子级可控合金对于提高表面催化性能和设计新型催化剂至关重要。尽管已有的研究对合金组分，元素构成和原子分布等问题对催化性能的影响做了相关的研究，然而对于Pt基合金在催化前和催化后合金表面原子结构变化的原子级透射电镜表征相关工作尚显不足。对于合金表面原子的排布和在空位处合金成分的表征尚属空白。
2023年7月，日本东北大学课题组利用Advance Riko公司的电弧等离子体沉积系统-APD制备了原子级可控的高熵合金，研究了电催化对合金表面原子的影响。得益于APD系统可多靶位同时进行精准等离子溅射的功能，课题组实现了同一种高熵合金不同晶向结构的制备，对多组分合金表面微观结构与其催化性能之间的详细关系进行了深入研究。同时，APD系统的真空传输配件避免了制备样品在传递过程中受到空气的影响。相关研究结果以《Experimental study platform for electrocatalysis of atomic-level controlled high-entropy alloy surfaces 》为题，在SCI期刊Nature Communications上发表。
文中使用的电弧等离子体沉积系统-APD可以在 1.5 nm 到 6 nm 范围内精确控制纳米颗粒的直径，具有活性好，产量高等优势。只要靶材是导电材料，系统就可以将其等离子体化。金属/半导体制备同时控制腔体气氛，可以产生氧化物和氮化物薄膜。高能量等离子体可以沉积碳和相关单质体如非晶碳，纳米钻石，碳纳米管等形成新的纳米颗粒催化剂。
电弧等离子体沉积系统-APD
图文导读：

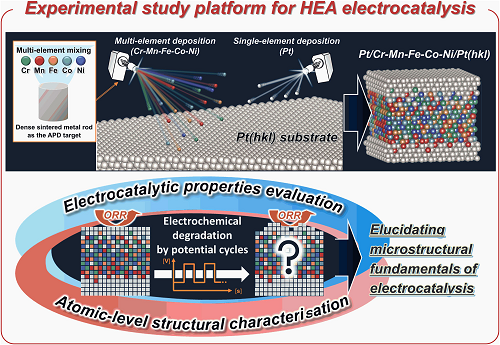

图1. 利用Advance Riko公司的APD系统为电催化研究所准备的不同高熵合金示意图。为了实现制备不同高熵合金成分的需求，APD系统可以溅射合金靶材或者同时溅射多个靶材来实现。通过XPS的研究表明，通过APD系统所制备的高熵合金表面成分高度可控。
图2. 通过上述方法制备的Pt/Cr-Mn-Fe-Co-Ni/Pt合金不同晶向的表征结果。(a, c, e)为样品横截面的通过STEM获得的HAADF表征结果。(b, d, f)为对应样品的EDS Mapping结果。

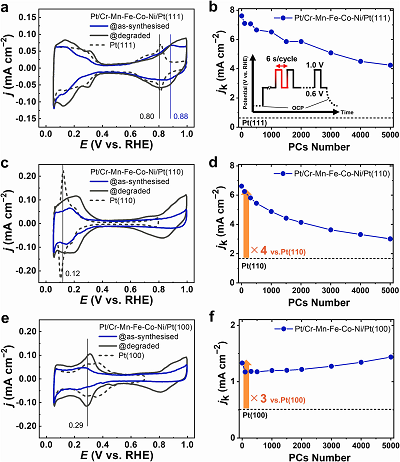

图3. APD系统所制备的Pt/Cr-Mn-Fe-Co-Ni/Pt合金的循环伏安曲线(CV)和氧化还原反应(ORR)在电位循环中的变化。(a, c, e)为在0.05V-1.0V 的范围内CV曲线随可逆氢电极电位的变化关系。(b,d, f)为Pt/Cr-Mn-Fe-Co-Ni/Pt的ORR随着电位循环的变化，循环电压为0.6V-1V。

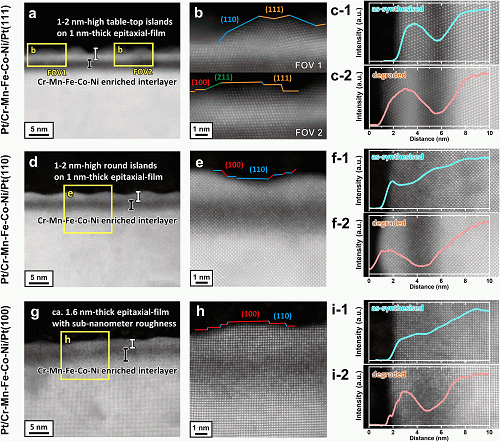

图4. APD系统所制备的Pt/Cr-Mn-Fe-Co-Ni/Pt合金在电位循环后的退化情况。(a, d, g)分别为合金样品的(111)，(110)和(100)方向的低倍HAADF表征结果。(b, e, h)分别为(a, d, g)中所对应的黄色方框区域的高分辨HAADF图像。(c, f, i)分别为在电位循环前和经过5000次循环后所对应的(b, e, h)区域的EDS结果的对比图。
文章结论：
日本东北大学课题组使用APD系统制备了原子级可控的Pt高熵合金，通过高分辨透射电镜表征，从原子级的尺度上研究了电催化对合金表面的影响。通过与Pt-Co二元表面相比，高熵合金表面的氧还原反应性能优于 Pt-Co 二元表面，证明了该平台的有用性。该研究填补了高熵合金用于电催化领域原子级机理上的空白，为该领域的研究提供了理论基础！
相关产品：
1. 电弧等离子体沉积系统-APD：https://www.caigou.com.cn/product/2017101967.shtml
