工程案例:2023年8月1套土壤雾化监测系统应用于福建省南平市光泽县
安装地址:福建省南平市光泽县
使用单位:中国地质调查局长沙自然资源调查中心

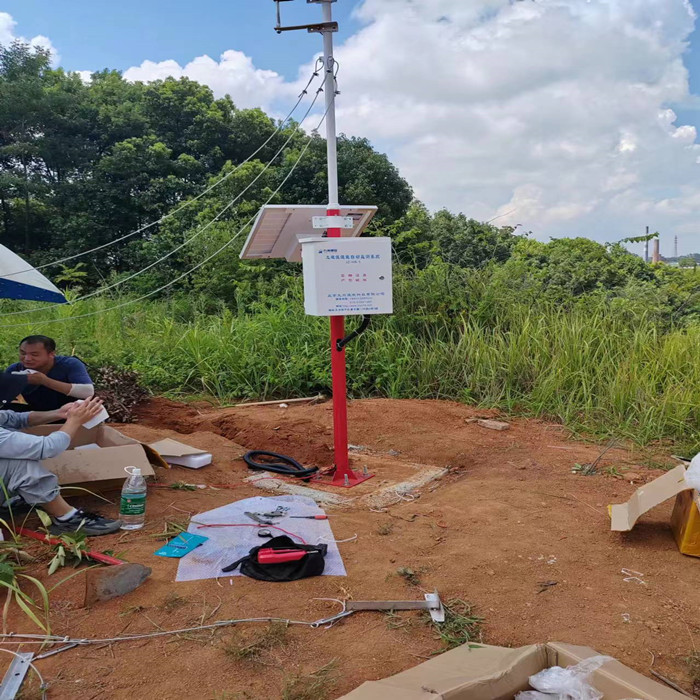

设备图片:
土壤物化监测系统
1. 实现功能
含土壤便携式测量仪和土壤墒情、气象监测站两部分,实现对土壤水分、温度、盐分、PH 四参数快速测量,以及对土壤温度、土壤湿度、土壤盐分、土壤 PH 等土壤墒情和风速、风向、雨量、空气温度、空气湿度、光照强度、大气压力、蒸发,PM2.5、PM10 等气象要素进行全天候现场监测。
2. 技术参数
Ⅰ便携式土壤参数测量仪
(1)主机:
1)记录间隔:1 分钟~24小时之间可调。
2)可接探头:土壤水分FDR 原理。
3)可存储数据:>10 万条。
4)数据导出:USB 接口,方便数据导出。
(2)土壤水分传感器
1)测量参数:土壤容积含水率。
2)量程:0~100,探针长度>7.9cm、直径大于2.9mm。
3)单位:%(m3/m3)。
4)测量精度:优于或相当±3%。
5)互换精度:优于或相当<3>。
6)复测误差:优于或相当<1>。
7)响应时间:<1>。
8)测量稳定时间:1 秒。
9)工作温度范围:-30℃~70℃。
(3)土壤盐分传感器
1)盐分测量范围:0.01-0.3mol/mL,读数为0.01mol/mL。
1)电导测量范围:0-20mS/cm(相对应于0-2000mV)。
3)分辨率:优于或相当0.01mS。
4)工作条件:环境温度
为-10~60℃。
(4)土壤温度传感器
1)温度量程:-40℃~120℃。
2)测量精度:优于或相当±0.3℃。
3)互换误差:优于或相当<0.2℃。
4)响应时间:<100mS。
5)稳定时间:<1 秒。
3. 设备配置
1)手持式显示仪表。
2)传感器。
3)仪器箱。
4)软件。
Ⅱ土壤墒情、气象监测站
(1)气象数据参数:
1)空气温度:-50 ~100℃,精度优于或相当±0.5℃。
2)空气湿度:0~100,精度优于或相当±3%。
3 )光照强度:0 ~ 200Klux,精度优于或相当±5%。
4)风速:0~60m/秒,精度优于或相当±1m/s。
5)风向:16 方位。
6)大气压力:50-110Kpa,精度优于或相当 15 位。

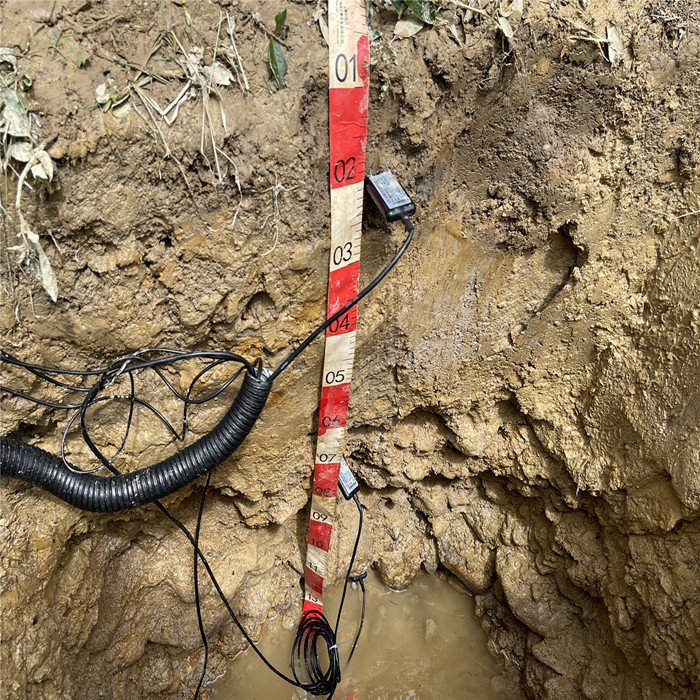

(2)3层土壤墒情数据参数
1)土壤温度:-40~120℃,精度优于或相当±<0.2℃。
2)土壤湿度:0~100,精度优于或相当±3%。
3)土壤盐分:范围:0~19.99ms/cm,精度优于或相当±2%。
4)土壤 PH:范围:pH:0~14,精度优于或相当±0.1。
5)雨量传感器 0-4mm,分辨率优于或相当0.2mm,精度优于或相当±4。
(3)其它
1)数据传输方式:配置 4G 流量卡,数据无线实时传送,采集数据。
2)数据存储:本地下载/远程传输。
3)供电方式:AC 220V、太阳能。

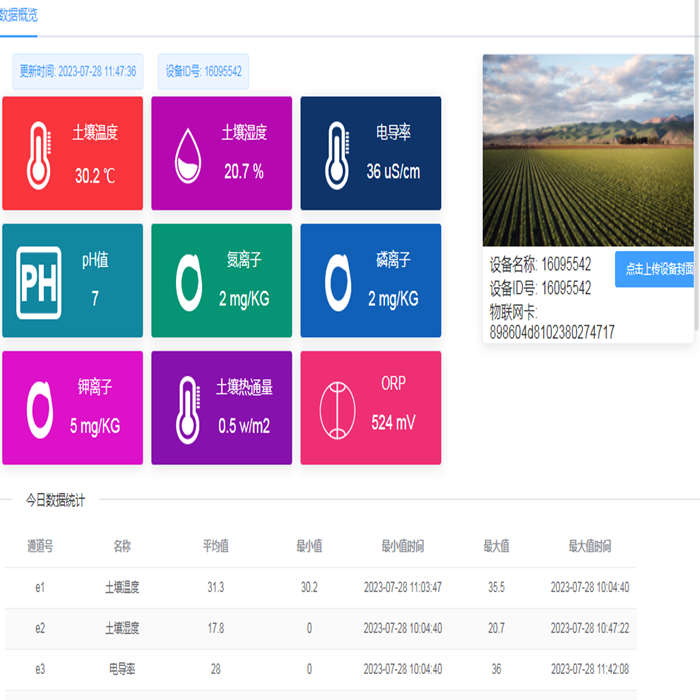

4)云平台功能:提供数据平台,提供多终端(PC 端、web 物联网浏览终端、手机客户端等)数据浏览功能,同时提供监测设备远程交互、数据处理、储存、统计、分析、报警、信息发布等服务。
5)根据现场环境制定安装方式,并配做相关辅件,所报费用包含安装、调试、运输、税费等费用。
6)主要配置:土壤及气象传感器、气象数据记录仪、 电源系统、野外防护箱和不锈钢支架等。
