SigmaPlot V15 已更新，快来了解新功能，使您的工作更加轻松！
新图形类型（通过宏）
热图、聚类热图宏
热图的描述
聚类热图是分配给两个分类变量水平的数值数据的可视化。这种类型的数据可以显示在表格中，其中行指的是一个变量的水平，而列指的是另一个变量的水平。数据表被输入到 SigmaPlot 工作表中。
此双向数据的热图构建为纯色矩形阵列。数组的维度及其各个颜色单元格的位置与工作表中热图数据的排列相匹配。下面讨论将颜色分配给数据值的方法。
热图有助于可视化数据表中值密度的变化。换句话说，热图用于识别数据集群。
应用
热图的主要好处是它们使复杂的数据比许多其他图形或数字技术的输出更容易理解。经常使用的热图的原始应用之一是检查城市或地区的人口密度。热图被各种不同领域的专业人士使用：
● 业务分析——探索数据以实现一系列改进和绩效程度。
● 网站——可视化访问者的行为。
● 探索性数据分析——在决定如何对数据建模以进行更深入的分析之前，对数据进行相对快速的检查。
● 分子生物学——研究 DNA 和 RNA 的异同模式。
● 营销和销售——展示如何通过评估不同地理或人口统计区域的销售趋势和客户反应来确定营销和销售目标。
输入数据
热图的工作表数据排列在多个列中。一列用于列标签，另一列用于行标签。这些标签显示在热图的轴上。您可以在不提供标签的情况下创建热图。
为热图选择的数据必须输入到相邻的列中。列中的数据行数可能不同。创建热图时，热图中的行数等于所选数据中的大行数。数据表中允许有非数值数据，但会被视为缺失值。分配给缺失值的颜色是透明的。
将用于生成热图颜色的调色板还需要一列。调色板由用户使用“插入图形单元格”对话框、转换语言或通过手动键入颜色代码来创建。
分配给工作表数据的颜色取决于选择的是离散色标还是连续色标。比例基于颜色列中的调色板。对于离散色标，颜色列通常使用现有的 7 到 10 种颜色的配色方案。对于连续色标，颜色列通常只包含两种或三种颜色，但可以包含更多颜色。
从 SigmaPlot 功能区的“帮助”选项卡上“示例文件”组中的“宏数据”按钮访问热图数据示例。按下按钮时，Macro Data Sets notebook 在 Notebook Manager 中打开，热图示例分三个部分提供。

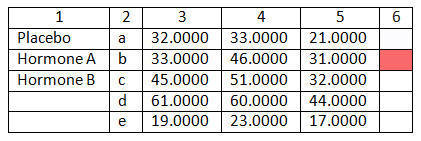

热图的输入数据示例如下所示。
选项
通过按 SigmaPlot 功能区工具选项卡上绘图工具组中的热图按钮，可以访问创建热图宏。运行宏时，会出现一个对话框，用于设置创建热图的选项。设置是：
1. 在热图的列标签 的列标签下拉列表中选择工作表列 。如果不使用列标签，则将显示值留空。
2. 在热图的行标签的行标签 下拉列表中选择工作表列 。如果不使用行标签，则将显示值留空。
3. 在热图数据表的第①列或zui左边的列的第①数据列 下拉列表中选择工作表列 。此选择是必需的。
4. 在热图数据表的第①列或zui左边的列的yui后数据列 下拉列表中选择工作表列 。此选择是必需的。
5. 选择热图中使用的色标类型， 离散色标 或 连续色标。
如果使用离散色标，则颜色列的第①种颜色分配给数据的zui小值，颜色列的zui后一种颜色分配给数据的zui大值。然后将数据范围统一划分为组，并将每个组内的数据分配给调色板中的相应颜色。
如果使用连续色标，则颜色列或默认调色板的第①种颜色分配给数据的zui小值，颜色列或默认调色板的zui后一种颜色分配给数据的zui大值。调色板颜色分量的线性插值用于根据数据范围的比例将颜色分配给特定数据值，以定位该数据值。
6. 颜色条显示数据到颜色转换比例。选择 “显示颜色条” 以指示是否显示颜色条，如果显示，则决定颜色条方向是垂直（默认）还是水平。
7. 当 检查热图中的显示数字值 时，将创建显示热图数据表并放置在热图顶部的符号图，以便在相应的热图单元格上显示数值（包括缺失值）。
8. 选择 颜色 组框有两个用于选择调色板的选项。提供颜色列 下拉列表以从工作表中选择调色板。 另一种方法是选择 下面显示的使用默认颜色 如果选中此复选框，则使用连续色标创建热图颜色。
下面显示了“创建热图”宏对话框，其中对上面显示的工作表数据进行了设置。
按“确定”按钮后，对话框中的设置将保存到用户配置文件文件夹中的文本文件中。重新启动宏时，对话框控件将显示与以前相同的设置。
输出
按下确定按钮后，宏代码根据所选设置计算热图、颜色条和数据表图的图形数据。将图形数据放入工作表后，宏中的图形代码会创建一个显示所选绘图的图形页面。
热图图形数据由一个全为 1 的矩形数组组成，其维度与热图的数据表相同。热图实际上是作为水平堆叠条形图创建的，此数组用于设置热图中条形的数量和相对大小。此外，热图还有一列颜色数据，其中列中的颜色数等于数据表中的单元格数。这为热图的图形数据提供了总共 N + 1 列，其中 N 是输入数据表中的列数。
数据表符号图包含三列图形数据。前两列给出了热图中数据值的坐标位置。zui后一列是数据表中所有数据值的列表，逐列显示，但根据符号图的需要转换为文本。
颜色条还包含三列图形数据。垂直（水平）颜色条被创建为水平（垂直）条形图。如果使用连续色标，第①列包含 101 个数值，这些数值均匀地跨越热图数据的范围。第二列包含 101 个值，全部等于 1，用于设置条形的大小。zui后一列将色标应用于第①列数据值，为颜色条生成 101 种颜色。如果使用离散色标，则会创建相同类型的列，但每列的行数与对话框中所选颜色列的行数相同。
对于上面对话框中显示的上述工作表数据和设置，热图如下所示。创建图形后，可以使用“图形属性”对话框进行任何所需的编辑。
改进用户体验的 UI 修改
新的和更新的功能区管理器
● 新的和更新的色带管理器增强了 SigmaPlot 中已经值得称赞的用户体验。
● 功能区提供上下文相关的功能分组，以增强功能和易用性。
● 图标现在去饱和，具有高分辨率，并扩展了包含热键的工具提示。
● Alt Key-Tips 提供了键盘快捷键。
此更新的功能区管理器增强了用户体验，使用户能够轻松浏览 SigmaPlot v15 的各种功能。

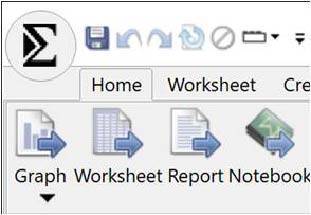

新主页按钮
● 醒目的 SigmaPlot 主页按钮为用户提供了轻松导航至快速启动、创建新笔记本、打开任何已保存的 SigmaPlot 文件、导出到以前版本的 SigmaPlot（zui高 SigmaPlot 11）以及使用密码和审计跟踪的工作簿保护。

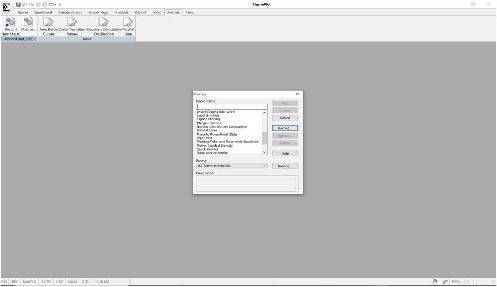

单独的宏选项卡
● SigmaPlot 易于使用的宏语言可帮助用户立即创建宏。不是程序员？没问题。使用 SigmaPlot，您可以使用宏记录器通过点击来记录宏。使用宏来获取您的数据，执行强大的分析方法，并创建特定行业或特定领域的图表。
● 使用所提供的三十个内置宏之一，或使用这些宏作为基础来快速创建您自己的宏。
● 更新后的 SigmaPlot v15 有一个单独的宏选项卡，使用户可以更轻松地导航到 SigmaPlot 的这一强大功能。
● SigmaPlot 中有 30 多个宏，使用户能够对 SigmaPlot 功能进行编程控制。
扩展帮助
● 帮助主题立即可见，并分成相似类型的组。
● 与之前使用下拉列表显示主题的帮助菜单相比，可以更快地访问主题。
● 改进了帮助中的搜索功能，让您可以即时访问各种帮助主题，例如教程、用户指南、技术支持以及有关您当前许可版本的 SigmaPlot 的信息。
通过快速访问选项卡提供的功能区配置功能
● 功能区配置现在可在快速访问选项卡上使用，您可以从中立即在默认、紧凑、绘图和分析之间更改配置。

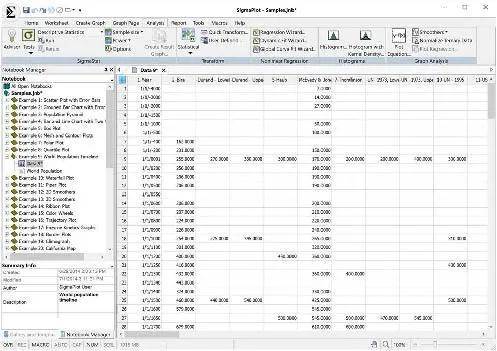

分析选项卡上的直方图组
● 分析选项卡是 SigmaPlot 中数据分析功能的主要界面。
● 该选项卡已重新排列以便于使用，并包括一个新的直方图组，以便更好地访问创建具有更多高级属性的图形。
新工具标签
● 提供对与 SigmaPlot 功能交互的宏和应用程序的访问，以扩展程序的功能。
● 图形工具组提供宏（工具）来创建特殊的图形类型。
● Office 工具组提供了将 SigmaPlot 结果发送到 Microsoft Office 产品的宏。
● 药理学组为药理学研究提供了有用的工具。

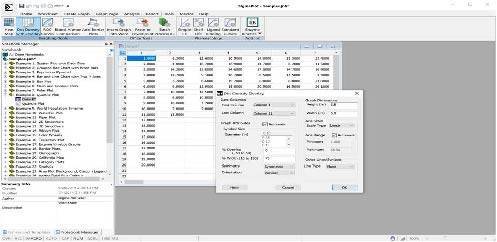

点密度宏
● 点密度叠加图宏现在显示在新的“工具”选项卡上，以提高可访问性
分析特征
结果图表
● 用统计报告保存结果图数据。
● 查看和保存统计结果的图形数据，并可选择恢复为不保存结果图形数据和报告，以防存储大小成为问题。（保存结果图表数据和报告，以便随时创建图表，默认情况下打开）。

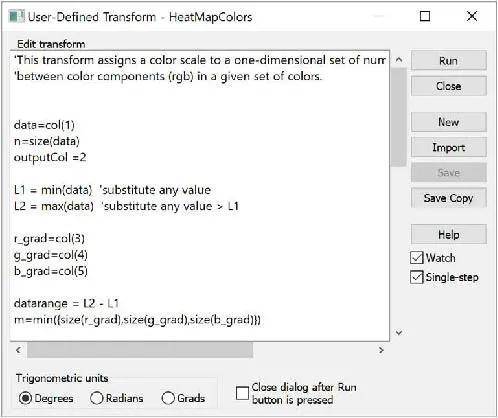

用户定义的转换对话框
● 新的复选框允许对话框在按下“运行”按钮后继续运行。有助于在对转换文本进行一系列更改后测试转换的结果。
杂项

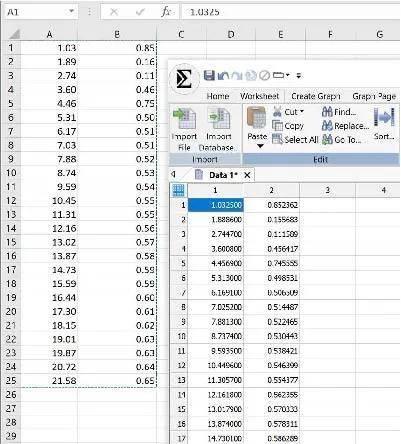

将 Excel 的剪贴板格式更改为CF_SYLK
● 因此，从Excel粘贴的数字具有完全精度，可以选择更改SigmaPlot中的Excel粘贴以使用剪贴板格式CF_UNICODETEXT。（使用全精度将 Excel 中的数值数据粘贴到 SigmaPlot 中，而不能粘贴非 ASCII 字符。
新的许可系统
● 新的基于云的许可证管理器服务器，24/7 可用
● SigmaPlot v15 具有zui新的 Sentinel License Manager，它与zui新的 Microsoft Server 2022 兼容
删除了较旧的 Microsoft VS 2005 Redistributable
新的 SigmaPlot v15 通过替换用于图形导出的旧软件，删除了对旧 Visual Studio 2005 可再发行组件的所有依赖
