台式全自动十字板剪切仪的相关知识普及

教育装备采购网 2022-01-20 15:32 围观901次

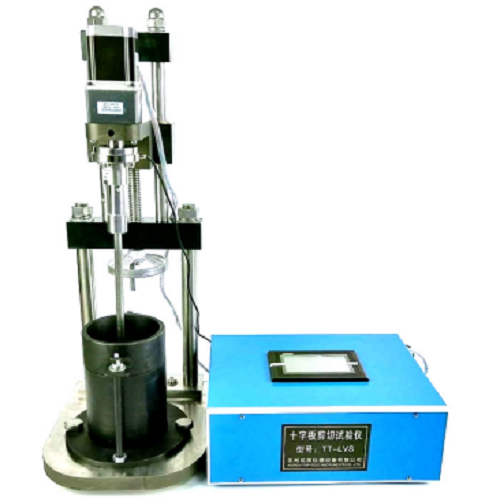

  台式十字板剪切试验仪是一种用来测定软土或灵敏性粘土的不排水强度(Cu)的室内土工试验仪器,可测量取于不同深度处的原状土的不排水强度。仪器使用夹具将土样固定于机架中间,转动手柄使得十字板头探入土样进行剪切试验。

  二、主要技术指标

  1、十字板规格:12.7mm(直径)×25.4mm(高度)、25.4mm(直径)×50.8mm(高度)以及 38.1(直径)×76.2mm(高度),亦可按用户需求定制尺寸;

  2、扭矩传感器: 0-30 N·m,精度 0.3%F.S,分辨率 0.1 N·m,可按用户需求配置量程;

  3、剪切速率:0.001~180 度/min,无级变速;3配备 480*270 高清液晶触控屏,实时显示扭矩、剪切角度等数据,配套触控按键控制运行,

  4、可触控键盘控制亦可软件控制;高速网络通讯接口与计算机通讯;数据实时存储于采集器,可脱机运行

  5、采集处理软件支持win8/10 操作系统,全自动采集和控制,数据可导出到 excel 文件, 绘制不同深度土样的抗剪强度曲线并计算强度值;

  三、仪器组成部分

  1、控制箱体:开关电源、触摸屏、电源插座、网口。

  2、扭力传动装置:机架、升降部件、步进电机、联轴器、以及十字板组成。

  3、扭矩传感器:测量范围 0-30N·m 。

  4、数显触摸屏与数据采集器。

  5、采集处理软件一套。

点击进入苏州拓测仪器设备有限公司展台查看更多 来源:教育装备采购网 作者:拓测仪器 责任编辑:阳光 我要投稿
