近期，国际知名低温显微镜领域制造商attocube systems AG公司与拉曼显微成像创新公司WITec GmbH联合推出低温拉曼显微镜cryoRaman。该低温拉曼成像系统集成了attocube公司的低温恒温器和纳米定位器技术，同时设备结合了具有高灵敏度、模块化特色的WITec公司的alpha300相关显微镜系列。自此，实现了低温拉曼成像在强磁场中的高效应用，并且拉曼成像具有无与伦比的空间分辨率。

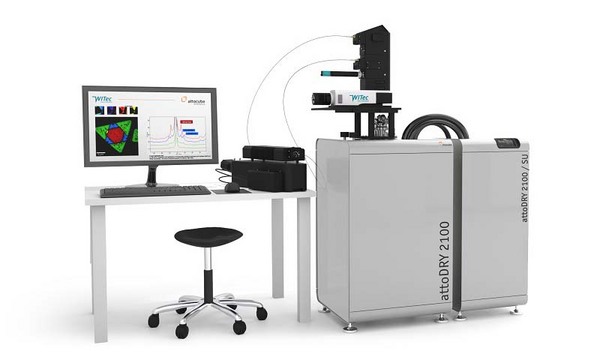

图1. 低温拉曼显微镜cryoRaman实物图。设备集成低温恒温器attoDRY2100与WITec拉曼显微镜。
cryoRaman的推出旨在应对现有和新出现的挑战。设备包含可见光到近红外光波段激发波长优化的光谱仪、1.6K至300K的工作温度、高磁场和获得的低温拉曼专用物镜以及非常精密的压电扫描台。“我们已经看到，人们对低温拉曼光谱的兴趣迅速增长，并扩展到初的石墨烯和碳纳米管研究热点之外。“attocube公司低温部门的Florian Otto这样介绍cryoRaman。“我们决定与WITec一起解决用户日益多样化的实验要求。cryoRaman成功实现与满足了用户对低温化学特性表征使用界面友好性、灵活性方面的需求。”

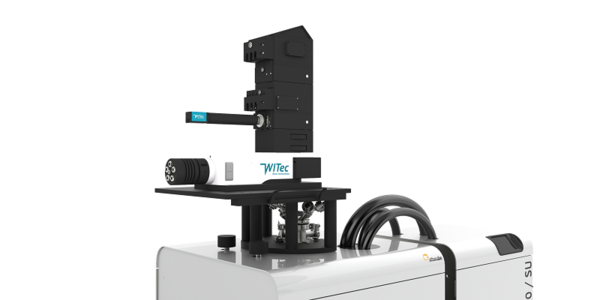

图2：低温拉曼显微镜cryoRaman光路部分。
新型低维材料的相变和新特性的研究具有重要意义，这些研究使得cryoRaman的高磁场选项更具应用价值。单轴超导磁体（至大可高达12T）或矢量磁体是研究过渡金属二卤化物（TMD）和范德瓦尔斯异质结的理想实验条件，也可以帮助确定不同温度和磁场下光致发光的特性。cryoRaman可选模块包括软件控制激光器功率调节，多波长激发能力，自动切换单点光谱测量与光谱成像、自动光谱仪校准光源和例行程序、以及时间相关单光子计数（TCSPC）模式。

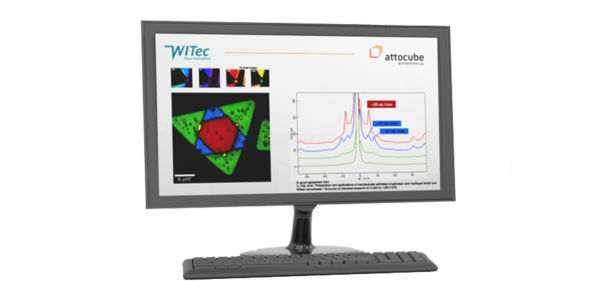

图3. 可切换单点光谱测量，拉曼或光致发光光谱成像。升功能包含低波数拉曼测量。
除此之外，attoucube和WITec公司在研发低温拉曼显微镜时还引入了一对特的功能：能够检测低波数拉曼峰，并在激发探测过程中实现全偏振控制。“研究人员在低温环境中观察材料时，希望尽可能接近激发波长，同时他们对偏振测量非常感兴趣，” WITec公司联合创始人兼总经理Olaf Hollricher这样评价。“为了满足这些要求，我们开发的功能是目前市场所不具有的。事实上，它的成像能力、低温、集成度、性能以及对新来者或专家们，cryoRaman都是树一帜的。”

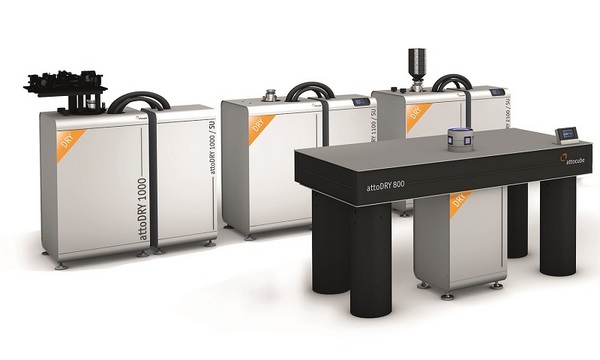

图4：低振动无液氦磁体与恒温器—attoDRY系列，超低振动是提供高分辨率与长时间稳定光谱的关键因素。
cryoRAMAN主要技术特点：
+ 应用范围广泛: 量子光学，PL/EL/ Raman等光谱测量
+ 以前所未有的分辨率和速度进行光谱成像
+ 每个像素点自动获取拉曼光谱，低波数与偏振测量
+ 空间分辨率：500 nm
+ 无液氦闭环恒温器，变温范围：1.8K - 300K
+ 工作磁场范围：0...9T (12T, 9T-3T，9T-1T-1T矢量磁体可选)
+ 低温消色差物镜NA=0.82
+ 精细定位范围： 5mm X 5mm X 5mm @ 4K
+ 精细扫描范围：30 mm X 30 mm@4K
+ 可进行电学测量，配备标准chip carrier
+ 可升到AFM/MFM、PFM、ct-AFM、KPFM、close loop scanning等功能
