上世纪五十年代末期，诺奖得主、物理学鬼才理查德费曼在加州理工学院的物理年会上，作了题为《There's Plenty of Room at the Bottom》的报告，具前瞻性地提出了他对于纳米尺度操作及控制的框架性想法，并由此开启了无数科研工作者在纳米尺度上探究物质奥秘并通过相关的纳米技术来改变、造福人类的道路。
同样是在上世纪五六十年代，采用平面处理工艺批量制备晶体管的策略出现，由此开启了集成电路产业的飞速发展。摩尔博士在六十年代中期提出了著名的摩尔定律“当价格不变时，集成电路上可容纳的元器件的数目，约每隔18-24个月便会增加一倍，性能也将提升一倍”。而其中元器件数量的增多，是通过不断缩小元器件的关键尺寸来实现的。
不论是在纳米尺度上进行探索，或是与人们生活息息相关的集成电路产业发展，都需要制备各种各样的纳米结构、纳米功能单元或纳米器件。而在制备各类纳米结构的过程中，为重要的操作就是通过光刻来实现在不同的材料上定义图案区域。目前，在工业上，先进的EUV光刻机具备7 nm技术节点的制备工艺中所需的图形加工能力，但其单值高，比一架F-35战斗机的价格还会高出不少。
对于科研工作者来说，目前通常采用的基于光学曝光原理的科研光刻设备（科研的无掩模曝光系统、掩模对准式曝光系统等），能够实现的图形加工分辨率一般在微米尺度或亚微米尺度。而随着研究对象尺度的不断减小，对纳米尺度结构构筑的需求，上述基于光学曝光原理的科研光刻系统显然是不能够完全满足的。基于聚焦电子束、离子束的各类图案化加工设备，比如电子束光刻系统、聚焦离子束系统等，能够有效满足科研中对于纳米尺寸的图形加工需求。然而，由于电子束流和离子束流需要聚焦，这类设备通常由较为复杂的电子光学系统构成，因此价格相较于上述科研光学光刻设备要高出很多（即使是科研的电子束曝光系统，其单值也远超科研的光学曝光设备）。另一方面，聚焦电子束、离子束系统的复杂性也对操作人员和设备维护人员提出了较高的要求。

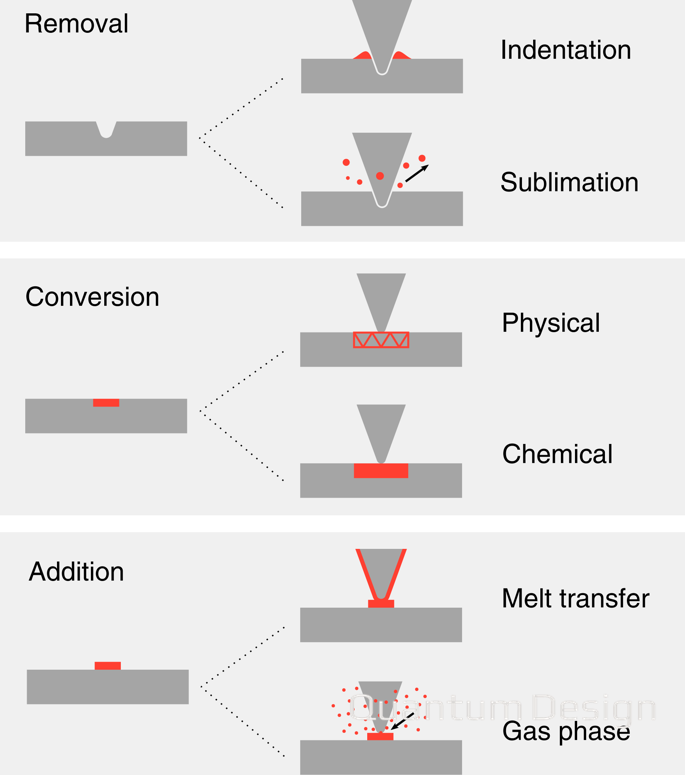

图1 热扫描探针光刻系统诱导材料局部变化的三种机制
在科研领域中，扫描探针光刻（thermal scanning probe lithography）是另一种颇受关注的图案化工艺方案，能够实现纳米（甚至原子的）图案制备的需求，其核心思路是通过纳米针尖诱导材料表面局部的改性来实现图案化。纳米针尖诱导材料表面改性的机制有很多种，包括力学、电学、热学、扩散等等，也由此产生了许多不同的扫描探针光刻技术。在诸多的扫描探针光刻技术中，热扫描探针光刻技术（thermal scanning probe lithography，t-SPL）是近年来发展起来的一种可快速、可靠、高精度地实现纳米图案化工艺，其技术核心是利用加热针尖的热能来诱导局部材料的改性。通常，热是材料转化中较为普遍的驱动因素，在很多材料中能诱导结晶、蒸发、熔化等改性现象。在纳米尺度上，由于只有很小的体积被加热，所以材料改性的特征时间是以纳秒量来计算的。因此，加热几微秒就足以改变针尖下的材料。对于刻写速度而言，悬臂梁的机械扫描运动成为图案化工艺速度方面的主要限制。然而，凭借扫描探针领域良好的技术积累，目前可以实现高达20 mm/s的刻写速度，能够满足大多数科研上的图案化制备工艺需求。同时在微纳图案结构的加工精度及分辨率方面，热扫描探针光刻技术可以实现特征线宽在10 nm以下的微纳结构的制备。

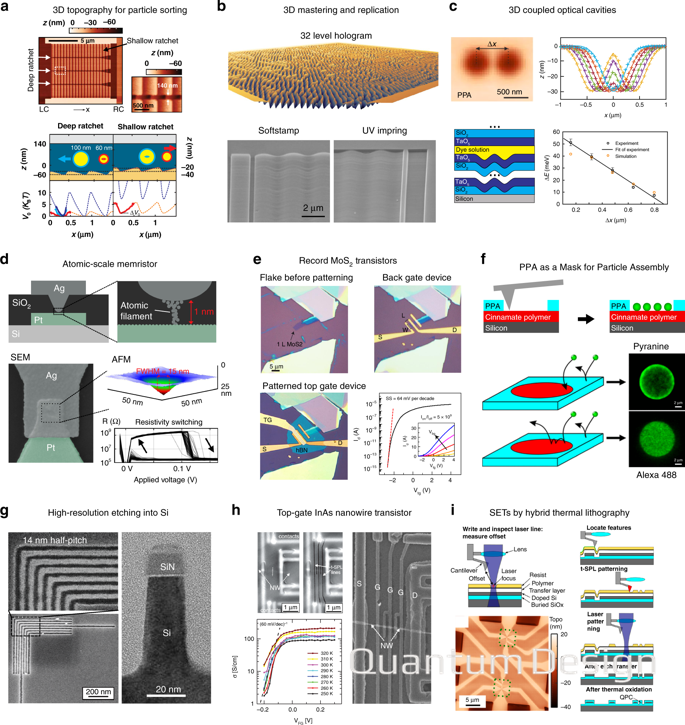

图2 利用热扫描探针光刻进行热敏抗刻蚀剂的图案化工艺后，结合各类工艺实现的微纳结构及器件案例
作为一种高精度图案化工艺设备，近些年来热扫描探针光刻技术得到飞速发展，然而很多研究人员还比较陌生。着眼于此，洛桑联邦理工的S. T. Howell博士以及瑞士Swisslitho的F. Holzner博士撰写了综述《Thermal scanning probe lithography—a review》（已于2020年4月6日刊载在NPG旗下期刊Microsystems & Nanoengineering，详细信息可参考链接https://doi.org/10.1038/s41378-019-0124-8），Howell等人向大家详细介绍了热扫描探针光刻的历史、原理、图案转移工艺以及在基于新型低维材料的微纳电子器件、自旋电子器件、光子学微纳结构、微纳流控、微纳机电等领域的应用案例。

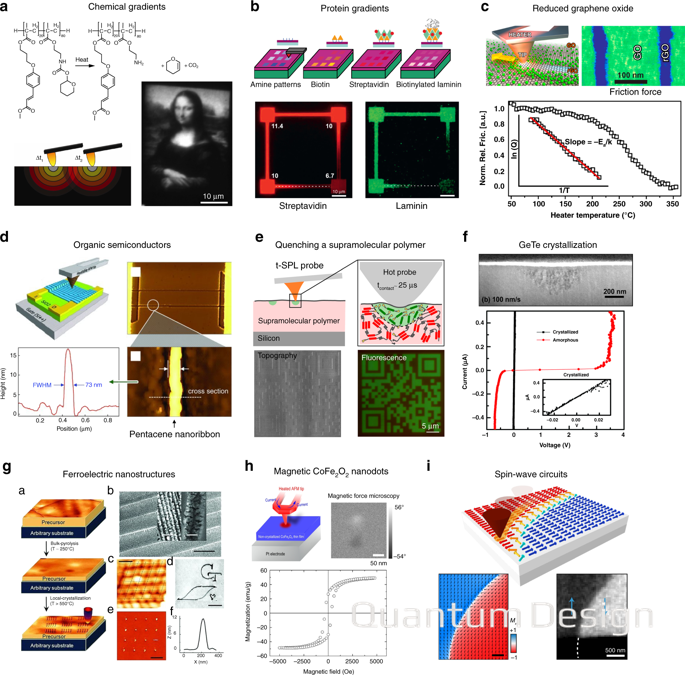

图3 利用热扫描探针光刻进行定域材料转换的应用案例
另一方面，不同于很多新型光刻策略还停留在实验室中，瑞士Swisslitho公司已经成功将热扫描探针光刻技术商品化，名为NanoFrazor。在国内外的诸多用户当中，已有不少基于NanoFrazor制备的结构而开展的研究，相关结果也都发表在了Science、Nature、PRL、等高水平期刊上。

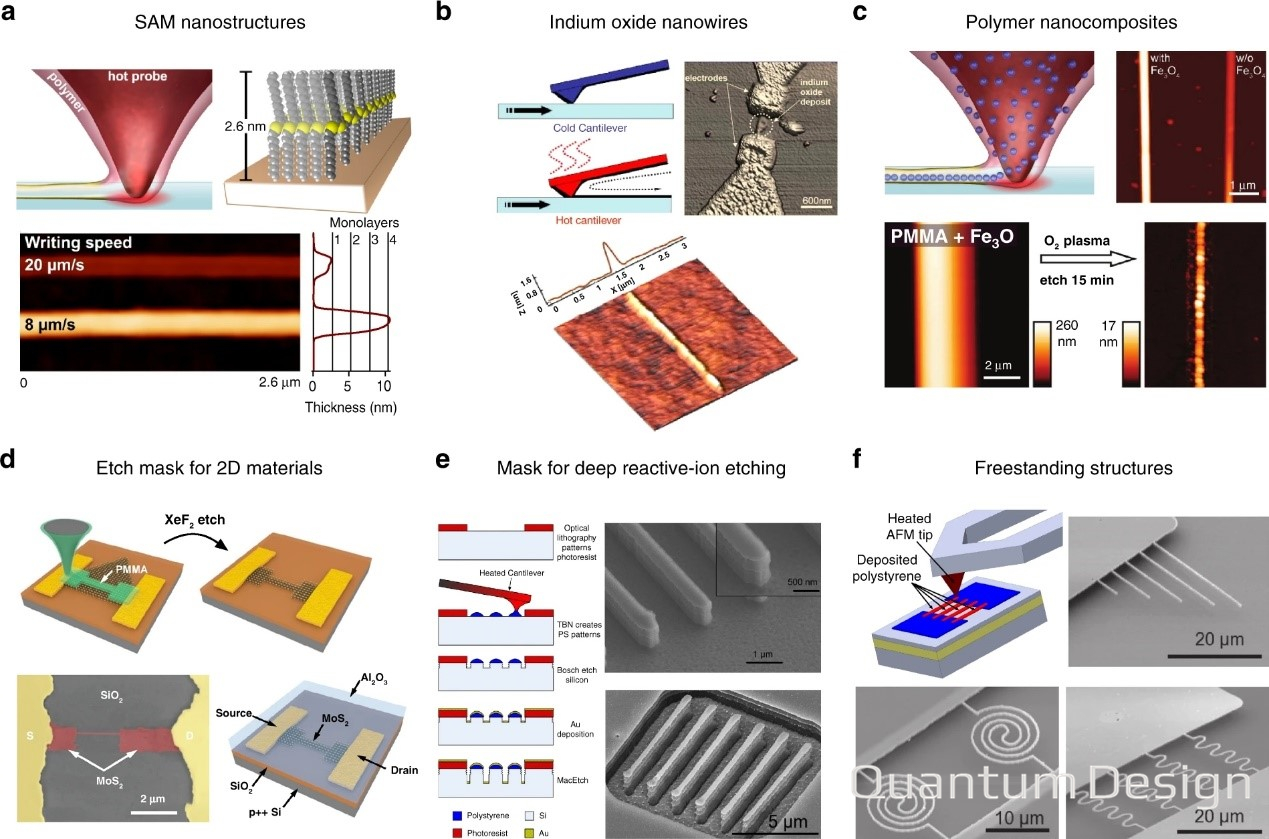

图4 热扫描探针诱导的增材工艺的应用案例
