氧化物界面处的二维电子体系（2DES）做为一个特的平台，将典型复合氧化物、强电子相关的物理特性以及由2DES有限厚度引起的量子限域集成于一体。这些特的性质使其在电子态对称性、载流子的有效质量和其它物理特性方面与普通半导体异质结截然不同，可以产生不同于以往的新现象。然而氧化物界面多掩埋于物质间使其难以探测，为探究其局限2DES需要一个无创并且具有很高空间分辨率的表征技术，如果还能提供一个较宽范围内温度变化的平台将大地推进该领域的研究。通常光学显微镜可用于上述研究，其中，远场的探测技术由于受到波长和衍射限的限制缺乏空间分辨率，而红外波段的光束探测传导电子的Drude反应分辨率仅有几个微米的量，无法满足测试需求，而利用散射式近场光学显微镜(s-SNOM)可以克服这一限制，使其具有10-20 nm的空间分辨率并获得光响应信号中的强度和相位信息。
近期，Alexey B. Kuzmenko团队在Nat. Commun.上获得新进展，他们利用s-SNOM来研究从室温下降到6K时LaAlO3/SrTiO3界面的变化情况，从近场光学信号，特别是其中的相位分量信息可以看出对于界面处的电子系统的输运性质具有其高的光学敏感度。这一模型说明了2DES敏感性来源于AFM针尖和耦合离子声子模型在很小穿透深度下的相互作用，并且该模型可以定量地将光信号的变化与冷却和静电选通控引起的2DES传输特性的变化相关联，从而提供操控光学信息的有效手段。从利用s-SNOM得到的实验结果和建立的模型结果来看，二者之间具有很好的拟合，这一结果说明了电子声子相互作用对于在零动量时的表面声子离子模型的散射化吸收具有至关重要的作用。
图1：2DES中近场信号对温度和频率的关联性

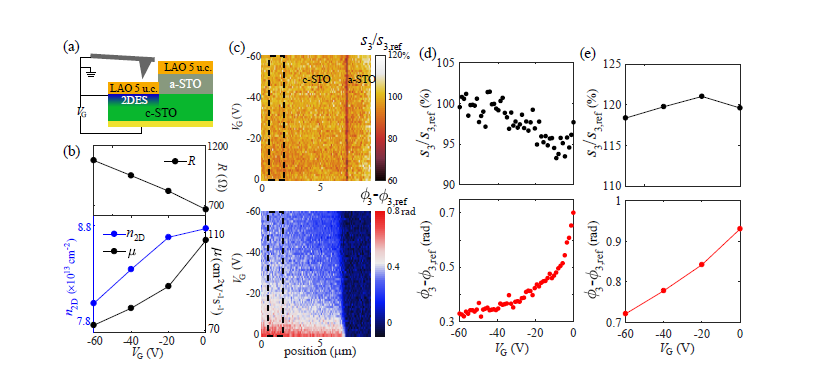

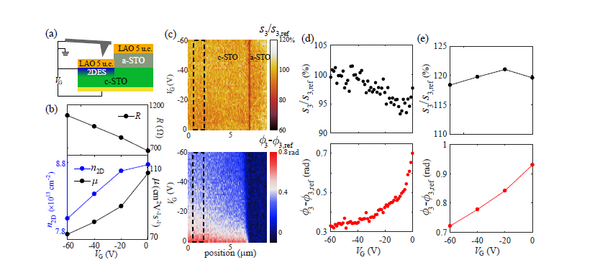

图2：在低温条件6K下，静电选通对于电子输运和近场信号的影响
