在交变电场作用下，电位移D与电场强度E均变为复数矢量，此时介电常数也变成复数，其虚部就表示了电介质中能量损耗的大小。
损耗角正切表示为获得给定的存储电荷要消耗的能量的大小，是电介质作为绝缘材料使用时的重要评价参数。为了减少介质损耗，希望材料具有较小的介电常数和更小的损耗角正切。损耗因素的倒数Q=（tanδ）-1在高频绝缘应用条件下称为电介质的品质因素，希望它的值要高。
tanδ被称为介质损耗角的正切，它是交流电压下电介质中的有功分量和无功分量的比值，是一个无量纲的数，反应的是电介质内单位体积中能量损耗的大小
介质损耗与外施电压、电源频率、介质电容C和介质损耗因数tanδ成正比。但是用介质损耗P表示介质品质的优劣是不方便的，因为，P值和试验电压、介质尺寸（形状、大小、厚度等）等因素有关，不同设备间难以互相比较，因此也不能准确的反映电介质的绝缘状况。而当外加电压、频率一定时，介质损耗仅与介质的等值电容和介质损耗因数有关，对于一定结构及形成的电介质，等值电容是定值，因此tanδ就完全反映了介质损耗情况，可以用来评价高压电力设备的绝缘水平，它是仅取决于材料的特性而与材料尺寸无关的物理量。所以，在工程上选用介质损耗角的正切tanδ的值来判断介质的品质，表征电介质的损耗大小。

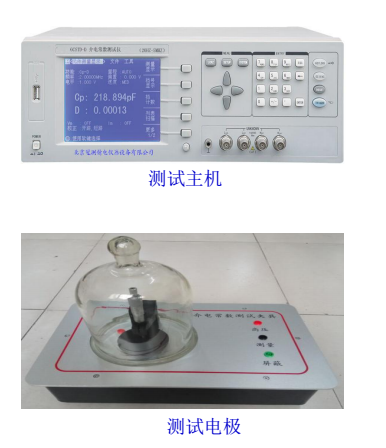

高压电桥介电常数测试仪功能特点
介电常数介质损耗测试仪的创新设计，无疑为高频元器件的阻抗测量提供了完美的解决方案，它给从事高频电子设计的工程师、科研人员、高校实验室和电子制造业提供了更为方便的检测工具，测量值更为精确，测量效率更高。使用者能在仪器给出的任何频率、任意点调谐电容值下检测器件的品质，无须关注量程和换算单位。
介电常数介质损耗测试仪主要技术特性：
Q 值测量范围: 2 ～ 1023,量程分档：30100﹑300﹑1000，自动换档或手动换档
固有误差:≤ 5 ％ ± 满度值的 2 ％（ 200kHz ～ 10MHz ）,≤6％ ± 满度值的2％（10MHz～160MHz）
工作误差:≤7％ ± 满度值的2％ （ 200kHz ～ 10MHz ）,≤8％ ± 满度值的2％（10MHz～160MHz）
电感测量范围: 4.5nH ～ 140mH
电容直接测量范围: 1 ～ 200pF
主电容调节范围: 18 ～ 220pF
主电容调节准确度: 100pF 以下 ± 1pF;100pF 以上 ± 1 ％
信号源频率覆盖范围: 100kHz ～ 160MHz
频率分段 （ 虚拟 ）: 100 ～ 999.999kHz, 1 ～ 9.99999MHz,10 ～ 99.9999MHz,100 ～ 160MHz
频率指示误差 :3 × 10 -5 ± 1 个字
工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板：打印机、键盘、显示和通讯中转。
变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。
升压变压器：将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟。
标准电容器：内Cn，测量基准。
Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻＜2Ω。
Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻＜2Ω。
Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻＜2Ω。
反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。
ASTM标准：4
D374 固体电绝缘材料厚度的标准试验方法
D618 试验用塑料调节规程
D1082 云母耗散因子和电容率（介电常数）试验方法
D1531 用液体位移法测定相对电容率（介电常数）与耗散因子的试验方法
D1711 电绝缘相关术语
D5032 用饱和甘油溶液方式维持恒定相对湿度的规程
E104 用水溶液保持相对恒定湿度的标准实施规程
E197 室温之上和之下试验用罩壳和服役元件规程（1981年取消）5
高压电桥介电常数测试仪功能特点相关介绍
介电常数又称电容率或相对电容率，是表征电介质或绝缘材料电性能的一个重要数据，常用ε表示。 介质在外加电场时会产生感应电荷而削弱电场，原外加电场(真空中)与终介质中电场比值即为介电常数。其表示电介质在电场中贮存静电能的相对能力，例如一个电容板中充入介电常数为ε的物质后可使其电容变大ε倍。介电常数愈小绝缘性愈好。如果有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降。介电常数还用来表示介质的极化程度，宏观的介电常数的大小，反应了微观的极化现象的强弱。气体电介质的极化现象比较弱，各种气体的相对介电常数都接近1，液体、固体的介电常数则各不相同，而且介电常数还与温度、电源频率有关。
一些物质介电常数具有复数形式，其实部即为介电常数，虚数部分常称为耗散因数。
通常将耗散因数与介电常数之比称作耗散角正切，其可表示材料与微波的耦合能力，耗散角正切值越大，材料与微波的耦合能力就越强。例如当电磁波穿过电解质时，波的速度被减小，波长也变短了。
介电常数介质损耗测试仪适用于科研单学、学校、工厂等单位对无机非金属新材料性能的应用研究。
介电常数及介质损耗测定仪双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。双数码化调谐 - 数码化频率调谐，数码化电容调谐。介电常数及介质损耗测定仪自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。DDS 数字直接合成的信号源 -确保信源的高葆真，频率的高精确、幅度的高稳定。介电常数及介质损耗测定仪计算机自动修正技术和测试回路化 —使测试回路 残余电感减至低，彻底根除 Q 读数值在不同频率时要加以修正的困惑。电感测试时，设备自身残余电感和测试引线电感的自动扣除功能，提高了电感值（特别是小电感值）测量的精度。此功能为北京中航时代公司生产的Q表独创。大电容值直接测量显示功能，电容值直接测量值可达2.5uF/25nF（配100uH电感时）。此功能为北京中航时代公司生产的Q表独创。
高压电桥介电常数测试仪功能特点ASTM D150-11
电感器：
按测试频率要求，需要配置不同量的电感器。例如：在1MHz测试频率时，要配100μH 或250μH 电感器，在50MHz测试频率时，要配0.1μH电感器等。
高频介质样品（选购件）：
在现行高频介质材料检定系统中，检定部门为高频介质损耗测量仪提供的测量标准是高频标准介质样品。该样品由人工蓝宝石，石英玻璃，氧化铝陶瓷，聚四氟乙烯，环氧板等材料做成Φ50mm，厚1～2mm测试样品。用户可按需订购，以保证测试装置的重复性和准确性。
介电常数介质损耗测试仪是根据GB/T 1409《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的试验方法》（等效采用IEC 60250）设计和制造的，并符合JB 7770等试验方法。
介电常数介质损耗测试仪的创新设计，无疑为高频元器件的阻抗测量提供了完美的解决方案，它给从事高频电子设计的工程师、科研人员、高校实验室和电子制造业提供了更为方便的检测工具，测量值更为精确，测量效率更高。使用者能在仪器给出的任何频率、任意点调谐电容值下检测器件的品质，无须关注量程和换算单位。
介电常数介质损耗测试仪作为新一代的通用、多用途、多量程的阻抗测试仪器，测试频率上限达到目前国内高的160MHz。采用了多项优秀技术：
1. 双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。
2. 双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。
3. 双数码化调谐 - 数码化频率调谐，数码化电容调谐。
4. 自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。
5. 全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。
6. DDS 数字直接合成的信号源 -确保信源的高葆真，频率的高精确、幅度的高稳定。
7. 计算机自动修正技术和测试回路优化 —使测试回路 残余电感减至低，治疗 Q 读数值在不同频率时要加以修正的困惑。
